Centro di tornitura e fresatura CNC DMG MORI

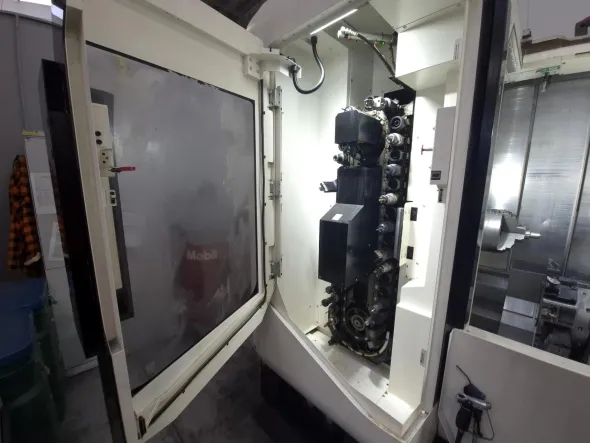

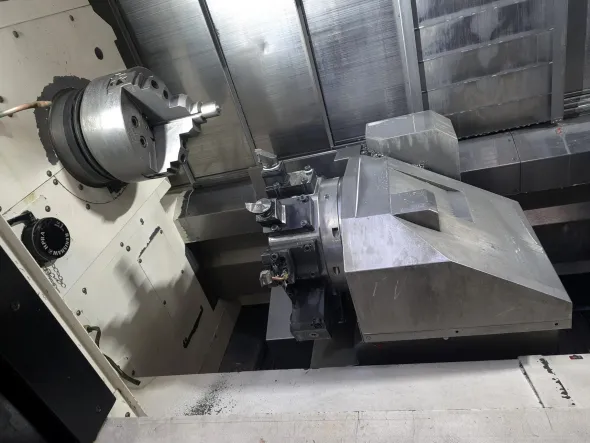

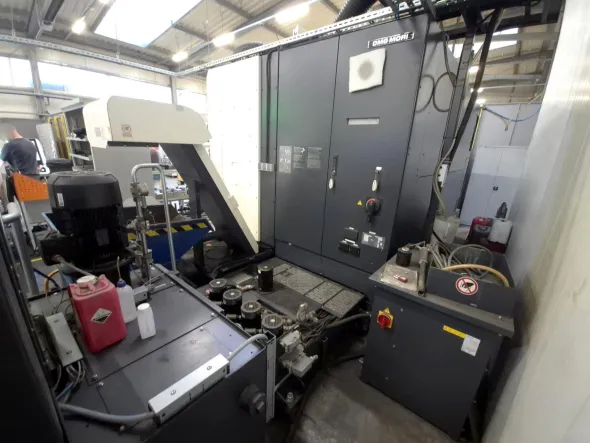

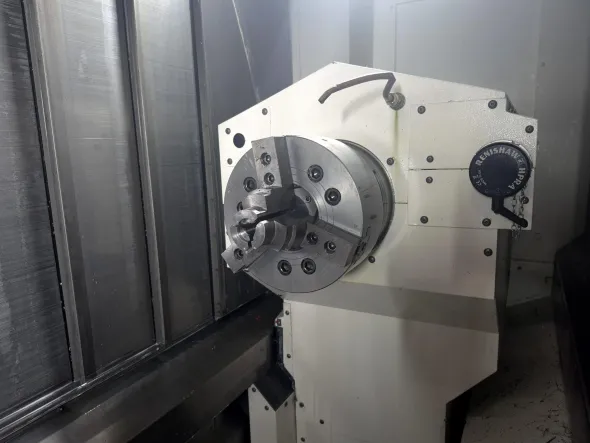

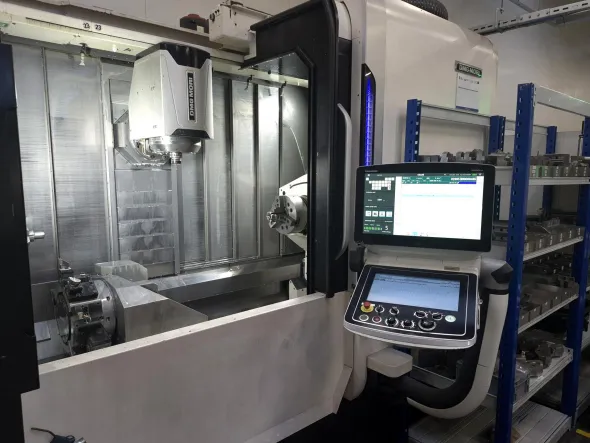

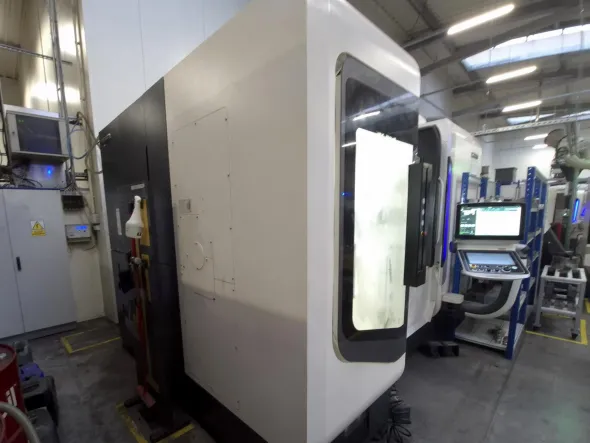

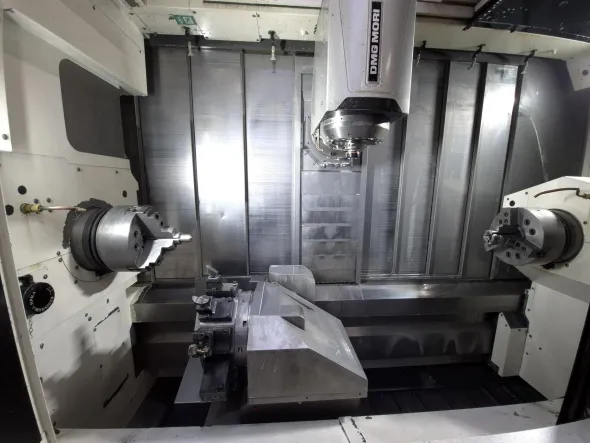

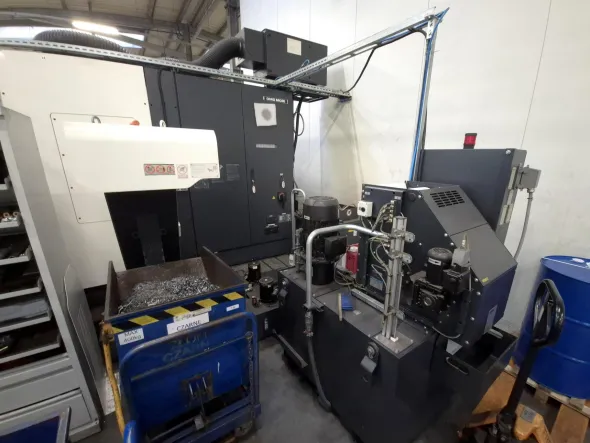

Centro di tornitura e fresatura CNC DMG MORI NTX 2000/1500 SZM è stato costruito nel 2018 in Giappone da DMG MORI CO, LTD.Caratteristiche tecniche del centro di tornitura-fresatura DMG MORI NTX 2000/1500 SZMDati generali- avanzamento sull’asse X1/Y/Z1: 495/± 125/1560 mm- avanzamento sull’asse X2/Z2: 160/1402 mm- campo di rotazione sull’asse B: ± 120°- traslazione rapida sull’asse X1,Y,Z1: 40 m/min- traslazione rapida sull’asse X2/Z2/A: 30/38/30 m/min- traslazione rapida sull’asse B/C: 100/250 giri/min- volteggio sul carro trasversale: 660 mm- volteggio sul carro trasversale (torretta): 300 mm- diametro massimo di tornitura (mandrino utensile): 660 mm- diametro massimo di tornitura (torretta): 274 mm- diametro massimo della barra: 65 mm- lunghezza massima di tornitura: 1540 mm- distanza massima tra l’estremità del mandrino e la contropunta o tra le estremità del mandrino: 1760 mm- fabbisogno di aria compressa: 650 l/min- potenza del motore della pompa del refrigerante: 1,1 kW- capacità del serbatoio del refrigerante: 675 l- capacità del serbatoio di raffreddamento dell’olio del mandrino: 20 l- capacità del serbatoio dell’olio idraulico: 20 l- capacità del serbatoio del refrigerante dell’olio: 192 l- ingombro (L x L): 4110 x 2992 mm- peso della macchina DMG MORI NTX 2000/1500 SZM: 16000 kgMandrino principale- velocità massima di rotazione: 5000 giri/min- diametro del foro: 73 mm- estremità del mandrino: JIS A2-6- diametro del cuscinetto interno: 120 mm- angolo minimo di indicizzazione: 0,0001°- potenza di azionamento (30 min/potenza continua): 22/18,5 kW- coppia (15% ED/ 30 min/ potenza continua): 230/178/159 NmMandrino secondario- velocità massima di rotazione: 5000 giri/min- diametro del foro: 73 mm- estremità del mandrino: JIS A2-6- diametro del cuscinetto interno: 120 mm- angolo minimo di indicizzazione: 0,0001°- potenza di azionamento (30 min/potenza continua): 22/18,5 kW- coppia (15% ED/ 30 min/ potenza continua): 230/178/159 NmMagazzino utensili a catena- numero di posizioni: 38- diametro massimo dell’utensile (posizioni adiacenti occupate/ posizioni adiacenti vuote): 70/125 mm- lunghezza massima dell’utensile: 300 mm- peso massimo dell’utensile: 8 kg- portautensili: Capto C6- precisione di indicizzazione sull’asse B: 0,0001°- velocità massima di rotazione del mandrino utensile: 12000 giri/min- diametro interno del cuscinetto del mandrino utensile: 70 mm- potenza di azionamento del mandrino utensile (10 min/potenza continua): 18,5/11 kW- coppia mandrino utensile (10% ED/potenza continua): 120/44 Nm- angolo di indicizzazione della frizione del mandrino utensile: 7,5°Torretta- numero di posizioni: 10- velocità massima dell’utensile rotante: 6000 giri/min- altezza del gambo quadrato dell’utensile: 20 mm- diametro massimo del gambo della barra di alesatura: 32 mm- potenza di azionamento dell’utensile rotante (15% ED/potenza continua): 1,5/1,2 kW- coppia dell’utensile rotante (15% ED/potenza continua): 4,8/2,3 NmDotazione del centro di lavoro DMG MORI- controllore CNC: FANUC F31iB5- pannello di controllo ERGOline Touch con interfaccia utente unificata CELOS- raffreddamento del mandrino (mandrino utensile)- sistema di spurgo del mandrino con aria compressa- separatore di nebbie d’olio 200 mm- trasportatore di trucioli- sistema di filtraggio: KNOLL/ INTERLIT- sistema di spegnimento automatico- illuminazione dell’area di lavoro- controllo a pedale- porta USB
