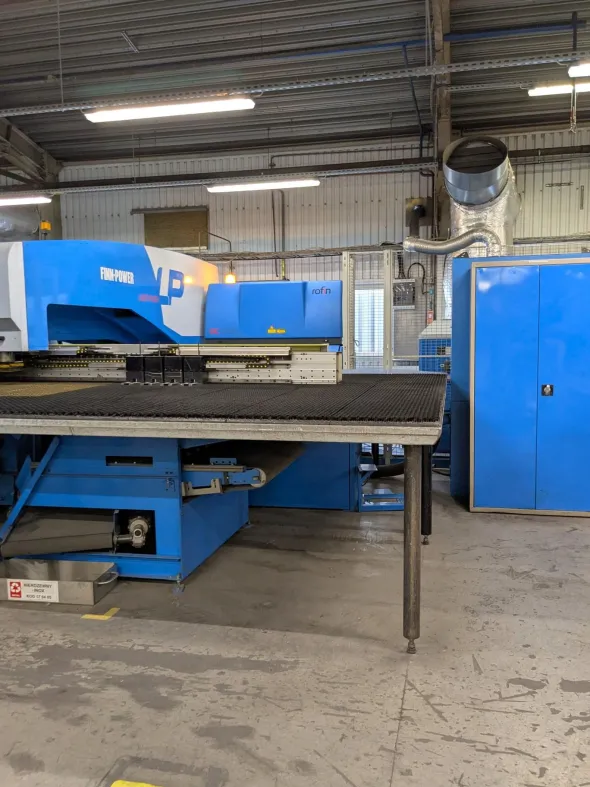

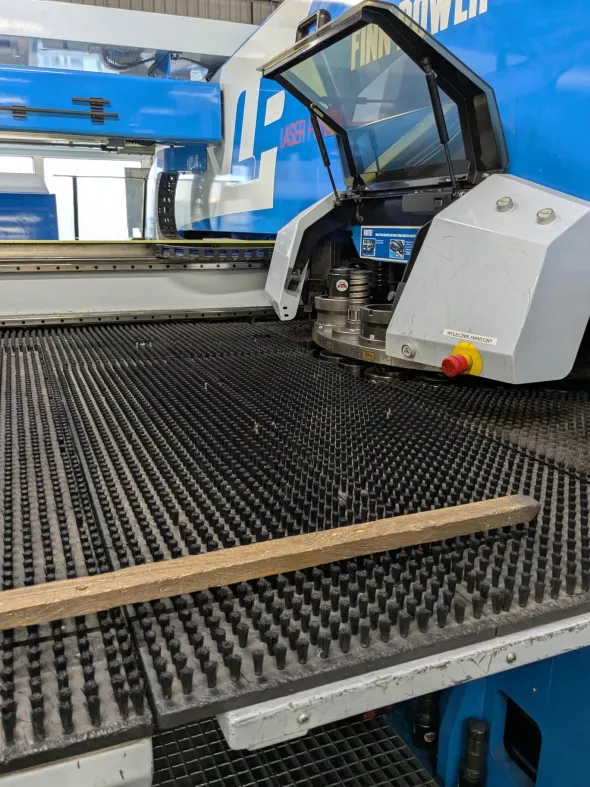

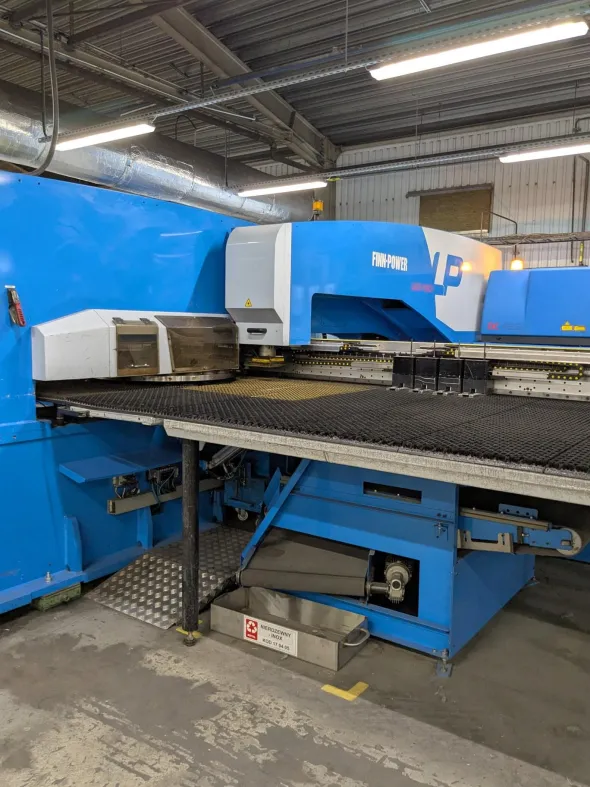

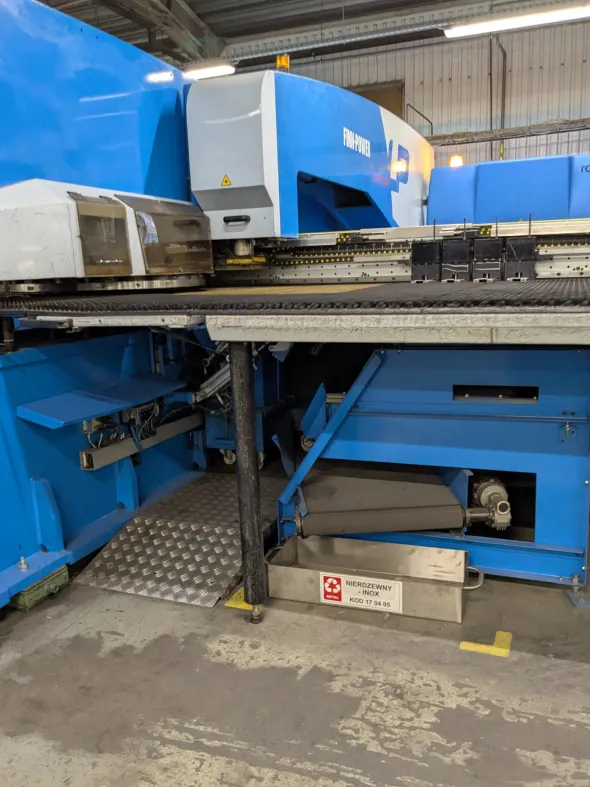

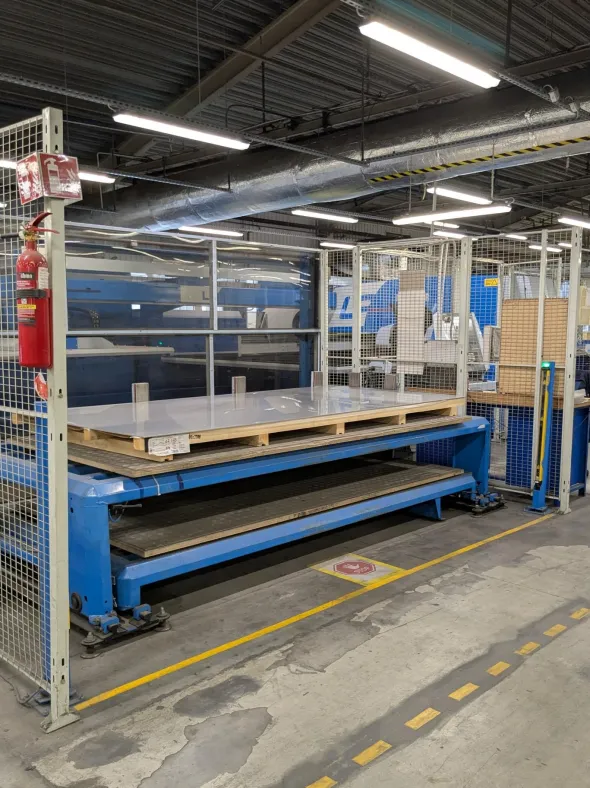

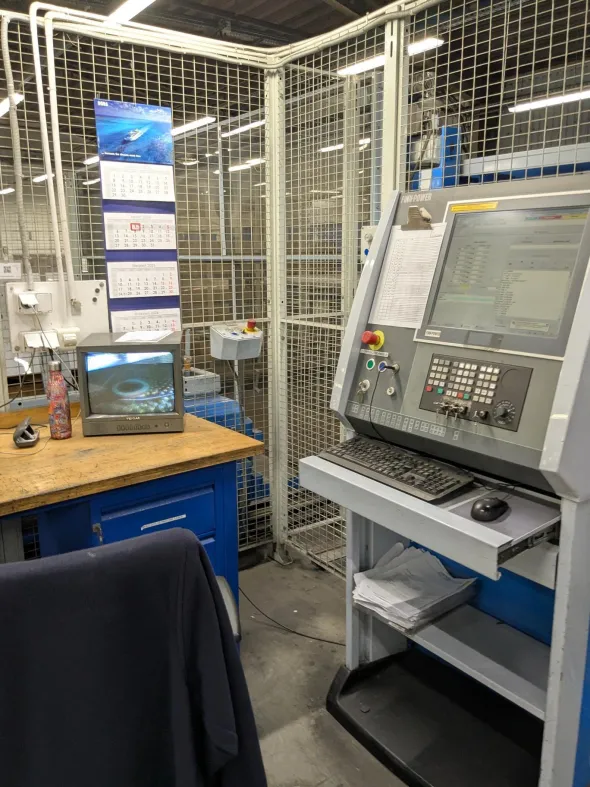

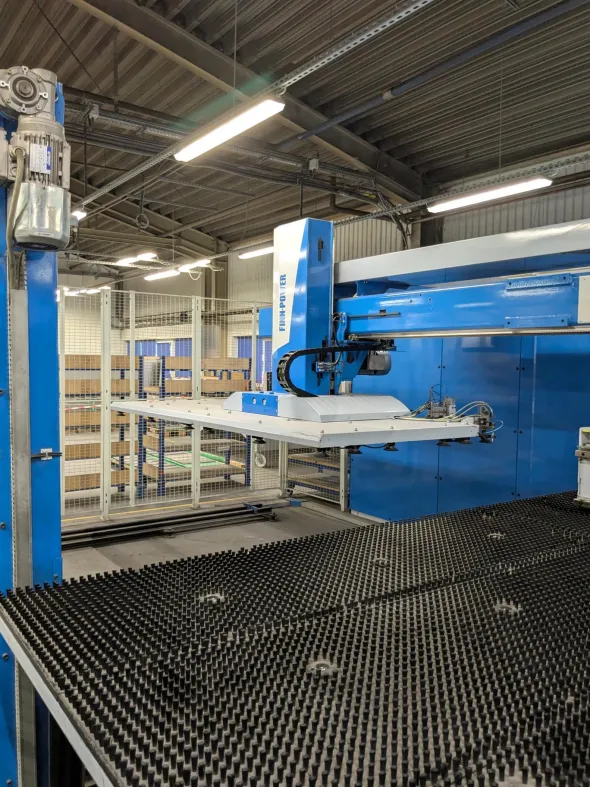

Punzonatrice laser FINN-POWER LP6

Punzonatrice laser FINN-POWER LP6 è stata prodotta nel 2008 in Finlandia da FINN-POWER OY. La macchina è stata utilizzata per la lavorazione di lamiere in acciaio inossidabile AISI 304 e AISI 316. Sin dal suo acquisto, è stata sottoposta a regolare manutenzione da parte del produttore e a ispezioni tecniche annuali.Specifiche tecniche della punzonatrice FINN-POWER LP6Punzonatrice LP6- forza di punzonatura: 30 t (300 kN)- metodo di punzonatura: servoidraulico- avanzamento sull’asse X/Y: 3144/1615 mm- velocità massima di avanzamento sull’asse X/Y: 120/90 m/min- velocità massima di posizionamento: 150 m/min- spessore massimo del pezzo (punzonatura – acciaio): 8 mm- spessore massimo del pezzo (punzonatura – acciaio inossidabile): 8 mm- spessore massimo del pezzo (punzonatura – alluminio): 8 mm- spessore massimo del pezzo (taglio laser – acciaio): 8 mm- spessore massimo del pezzo (taglio laser – acciaio inossidabile): 6 mm- spessore massimo del pezzo (taglio laser – alluminio): 6 mm- spessore minimo del pezzo: 0,5 mm- dimensioni massime del pezzo (L x L) : 3074 x 1565 mm- peso massimo del pezzo: 200 kg- numero di stazioni utensili: 20, di cui 9 stazioni index- testa MultiTool (2 pz.)- tipo di utensile: Thick Turret- diametro massimo del punzone: 89 mm- numero di corsa del punzone (nbbling 1-3 mm): 1000/min- numero di corsa del punzone (distanza tra i fori 25 mm): 400/min- numero di corsa del punzone (distanza tra i fori di 250 mm): 150/min- velocità massima di rotazione dell’utensile: 166 giri/min- tempo di cambio utensile: 1-3 s- velocità di rotazione della torretta: 30 giri/min- scivolo di lavoro – dimensioni massime dei pezzi tagliati al laser: 300 x 400 mm; 500 x 500 mm- scivolo di lavoro – dimensioni massime dei pezzi punzonati: 500 x 500 mm- morsetti pneumatici per il materiale (4 pz.)- deviazione massima della posizione dei fori sull’asse X e Y: 0,1 mm- deviazione massima della distanza tra i fori sull’asse X e Y: ± 0,05 mm- deviazione angolare massima dell’utensile indicizzato CNC: ± 0,1°- deviazione di posizione Pa sull’asse X e Y secondo la norma VDI/DGQ 3441: 0,08 mm (± 0,04 mm)- deviazione di dispersione Ps sull’asse X e Y secondo la norma VDI/DGQ 3441: 0,04 mm (± 0,02 mm)- capacità del serbatoio dell’olio: 200 l- peso dell’unità idraulica senza olio: 600 kg- pressione massima di esercizio: 300 bar- pressione minima dell’aria compressa: 6 bar- consumo massimo di aria compressa: 8 Nl/s- consumo medio di aria compressa: 5,5 Nl/s- fusibili (per alimentazione 3x 400 V): 3x 100 A- consumo medio di potenza: 20 kVA / 17 kW- potenza richiesta all’allacciamento: 80 kVA- temperatura ambiente: +10°C/+35°C- umidità relativa: 20-75%- peso della macchina: 18000 kgSorgente laser ROFIN DC025- tipo: CO2- ore di funzionamento: 19699 h- potenza massima del laser: 2500 W- intervallo di potenza in uscita del raggio laser: 250-2500 W- stabilità della potenza in uscita del raggio laser: ± 2%- lunghezza d’onda del raggio laser: 10,6 µm- diametro del raggio laser: 0,9- stabilità di posizionamento del raggio laser (divergenza): ≤ 0,15 mrad (EN ISO 11145)- polarizzazione: lineare, 45°- durata minima dell’impulso: 26 µsec – CW- fusibili (per alimentazione 3x 400 V): 3x 80 A- consumo medio di potenza: + 13 kVA / + 11 kW- requisiti di carico collegato: 60 kVA- dimensioni dell’unità (L x L x A): 1700 x 800 x 853 mm- dimensioni dell’armadio di comando (L x L x A): 800 x 600 x 1900 mm- peso dell’unità: circa 500 kg- peso dell’armadio di comando: circa 570 kgTesta di taglio- tipo: AF 1,5″ con attacco per lente intercambiabile- lunghezza focale: 5″ o 7,5″- regolazione della lunghezza focale: programmabile- distanza di rilevamento del materiale: programmabile, capacitiva (senza contatto)- controllo della pressione del gas di taglio: CNC o manuale- pressione massima del gas di taglio: 25 barUnita di raffreddamento dell’olio LUMIKKO- capacità di raffreddamento: 45 kW- potenza massima di raffreddamento: 0,64 kW/°C- circuito di raffreddamento chiuso- temperatura dell’acqua (circuito principale): 20°C ± 1°, risonatore- temperatura dell’acqua (circuito ausiliario): 24°C ± 1°, ottiche- capacità del serbatoio: 325 l- portata d’aria: 2,1 m3/s- livello di rumorosità: 65 dB(A)- dimensioni (L x L x A): 1420 x 1200 x 1950 mm- peso dell’unità (senza acqua): circa 550 kgUnità di filtrazione HERDING DELTA 750-4/9 SB- filtri: 4x DELTA 750/9 3K- superficie filtrante: 7,3 m2- portata d’aria: 500 m3/h- tasso di penetrazione medio: 0,01%- livello di rumore: 74 dB(A)- dimensioni (L x L x A): 1200 x 835 x 2120 mm- peso dell’unità: 580 kgDotazione per la punzonatrice CNC FINN POWER LP6 12 43- pannello operatore touchscreen con controllore CNC SIEMENS SINUMERIK 840D- testa a torretta a 20 stazioni, di cui 9 stazioni index- testa MultiTool (2 pz.)- testa di punzonatura servoidraulica- testa di taglio con autofocus- tavoli di carico automatici funzionanti in alternanza (2 pz.)- tavolo per lo scarico dei pezzi tagliati- uno scivolo che consente la punzonatura di pezzi più piccoli senza microgiunti e il loro trasporto automatico verso contenitori situati sotto il piano della macchina- sorgente laser: ROFIN DC 025- sistema rotante (indicizzabile) per la formatura dal basso (2 pz.)- tavola di coordinamento- tavole a spazzole- morsetti pneumatici per il materiale (4 pz.)- unità di filtrazione: HERDING DELTA 750-4/9 SB- unita di raffreddamento dell’olio: LUMIKKO- gruppo idraulico- quadro elettrico con raffreddamento
