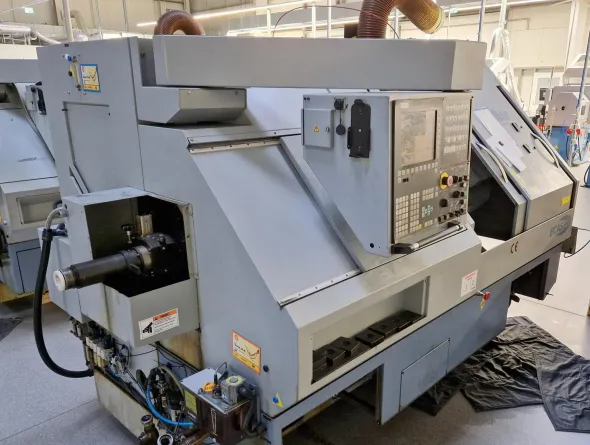

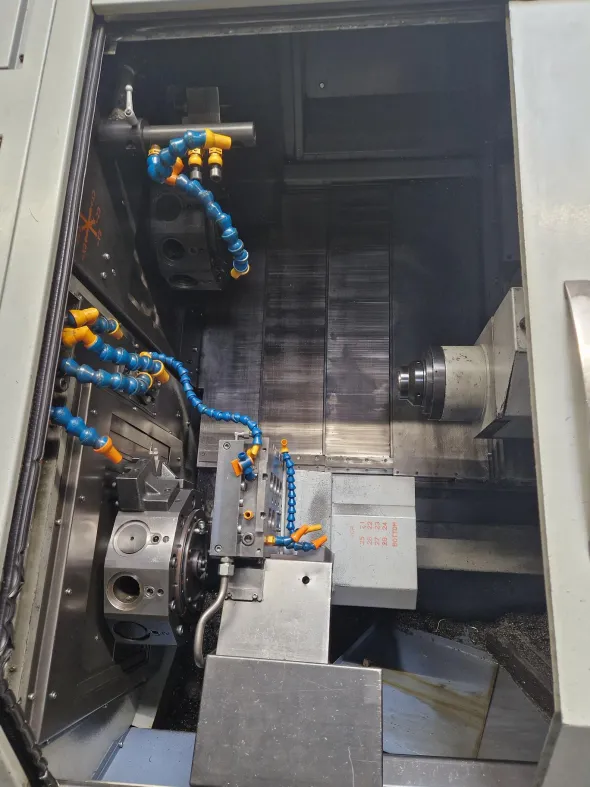

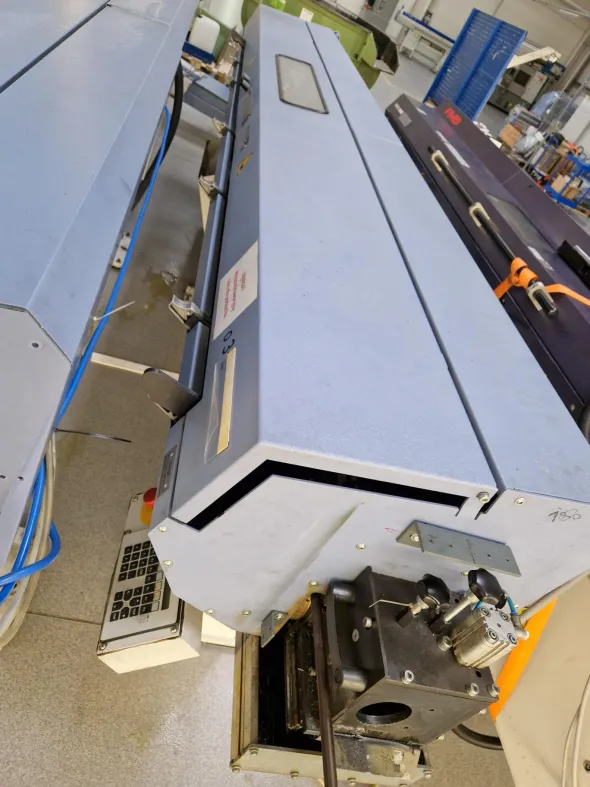

Tornio a fantina mobile STAR ECAS 32T

Tornio a fantina mobile STAR ECAS 32T è stato costruito nel 2007 in Giappone da STAR MICRONICS CO.,LTD.Specifiche tecniche del tornio CNC STAR ECAS 32TDati generali- numero di assi: 11 (X1, X2, X3, Y1, Y2, Y3, Z1, Z2, Z3, C1, C2)- velocità di avanzamento negli assi X1, Y1, Z1, X2, Y2, Z2, X3, Y3, Z3: 10000 mm/min- velocità di avanzamento negli assi C1, C2: 10000°/min- traslazione rapida negli assi X1, X2, X3, Y2, Z1, Z2, Z3: 20000 mm/min- traslazione rapida sugli assi Y1, Y3: 15000 mm/min- traslazione rapida sugli assi C1, C2: 194400°/min- diametro massimo di tornitura: 32 mm- capacità di foratura (utensile fisso): 23 mm- capacità di foratura (utensile guidato): 10 mm- capacità di filettatura (utensile fisso): M12 x P1,75- capacità di filettatura (utensile guidato): M8 x P1,25- capacità di fresatura: 12 mm- capacità di scanalatura (lunghezza x profondità): 2 x 10 mm- pressione del sistema pneumatico: 0,5 MPa- consumo d’aria: 4,1 m3/h- capacità del serbatoio del refrigerante: 230 l- potenza della pompa del refrigerante (revolver): 0,4 kW- potenza della pompa del refrigerante (unità di lavorazione posteriore): 0,25 kW- capacità del serbatoio del lubrificante: 4 l- potenza della pompa di lubrificazione centrale: 3 W- potenza richiesta: 8 kVA- alimentazione: 3×200 V; 50/60 Hz- dimensioni (L x P x A): 3175 x 1745 x 1860 mm- peso della macchina STAR ECAS 32T: 5700 kgMandrino principale- velocità massima di rotazione: 7000 rpm- corsa massima del mandrino: 350 mm- asse C- indicizzazione dell’asse C: 0,01°- potenza di azionamento del mandrino: (50%/100%): 7,5/5,5 kWMandrino secondario- velocità massima di rotazione: 7000 rpm- asse C- indicizzazione dell’asse C: 0,01°- potenza di azionamento del mandrino: (50%/100%): 3,7/2,2 kWTorretta a 10 posizioni- numero di utensili rotanti: 2/stazione- numero di pinze di serraggio: 3/stazione- numero di utensili azionati: 2/stazione- capacità di foratura: 10 mm- capacità di filettatura: M8 x P1,25- capacità di fresatura: 12 mm- capacità di scanalatura (lunghezza x profondità): 2 x 10 mm- velocità di rotazione degli utensili guidati: 5700 giri/min- azionamento utensili guidati: servomotore AC 1,8 kWUnità di lavorazione posteriore a 8 mandrini- numero di utensili: 8- numero massimo di utensili rotanti: 4- capacità di foratura (utensile fisso): 13 mm- capacità di foratura (utensile guidato): 8 mm- capacità di filettatura (utensile fisso): M10 x P1,5- capacità di filettatura (utensile guidato): M6 x P1,0- capacità di fresatura: 10 mm- velocità di rotazione degli utensili guidati: 6000 rpm- azionamento utensili guidati: servomotore AC 1,3 kWDotazione del centro di tornitura CNC STAR- controllo CNC: YASKAWA SIEMENS 840DI- alimentatore di barre: FMB TURBO 3-26/3200/A (2008)- torretta portautensili a 10 posizioni (2 pezzi)- unità di lavorazione posteriore a 8 mandrini- mandrino secondario o con soffio d’aria- pannello operativo TFT 10,4″ con schermo a colori- trasportatore pezzi- pinza MR32 con soffio d’aria (mandrino principale e mandrino secondario)- pinza guida MR32- azionamento pinza- sistema di aria compressa- lubrificazione centralizzata automatica con monitoraggio del livello di grasso- serbatoio del refrigerante separato con monitoraggio del livello del refrigerante- illuminazione dell’area di lavoro- generatore di impulsi manuale- protezione da sovraccarico- viti di regolazione e spessori
