Trave di saldatura AIR LIQUIDE CB MATIC SM 42X43

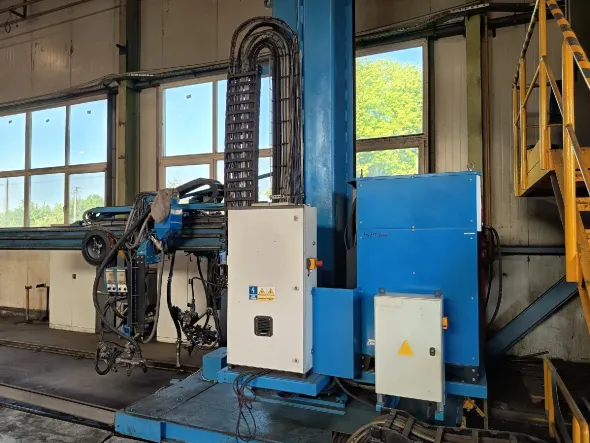

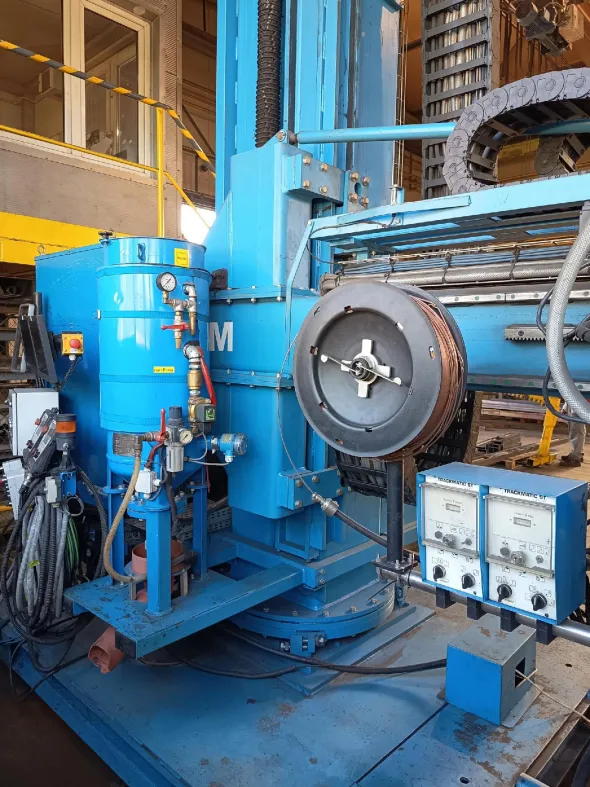

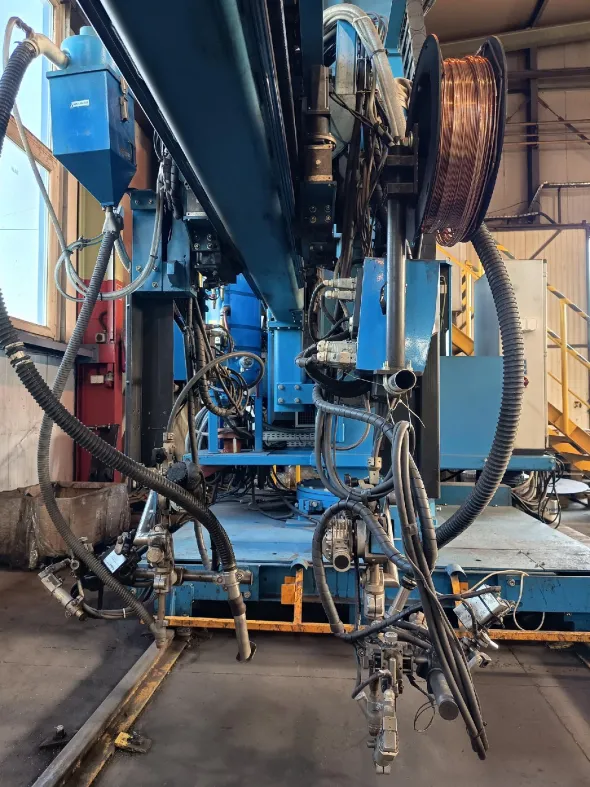

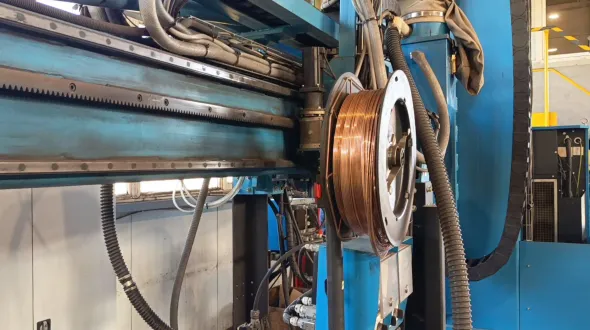

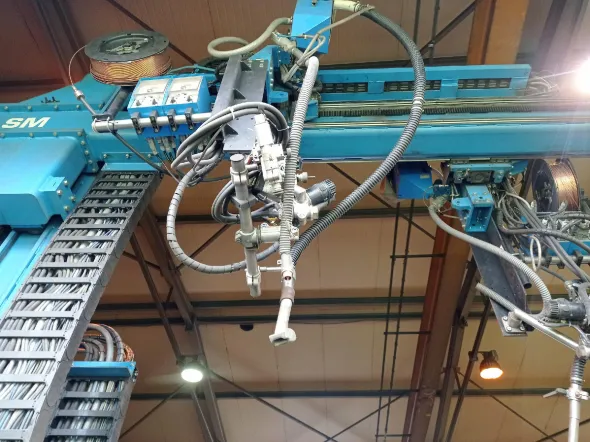

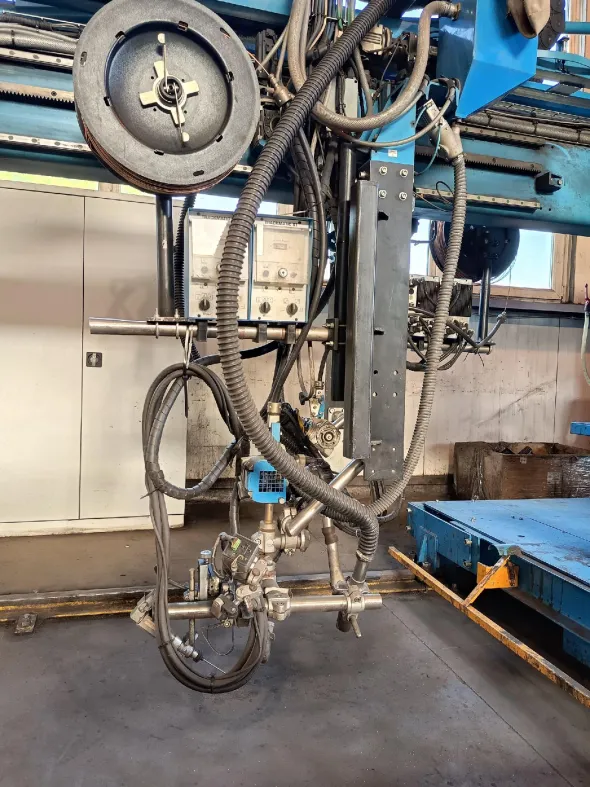

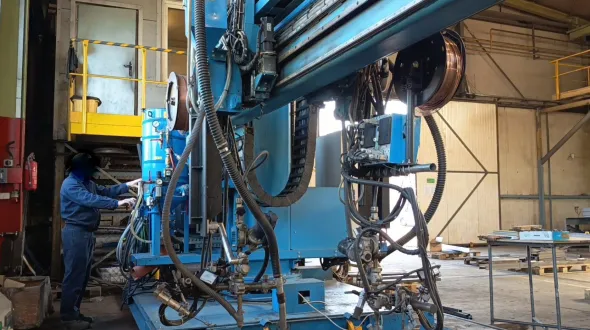

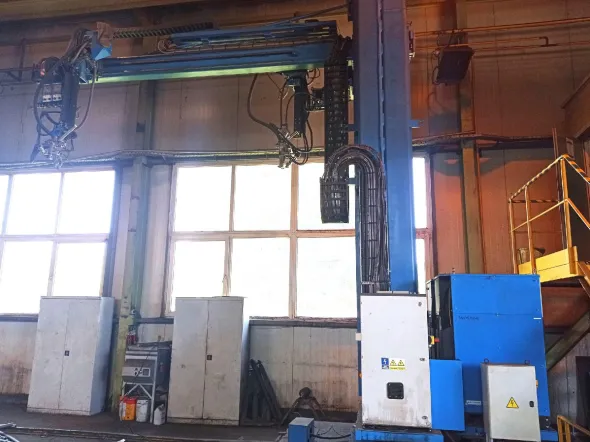

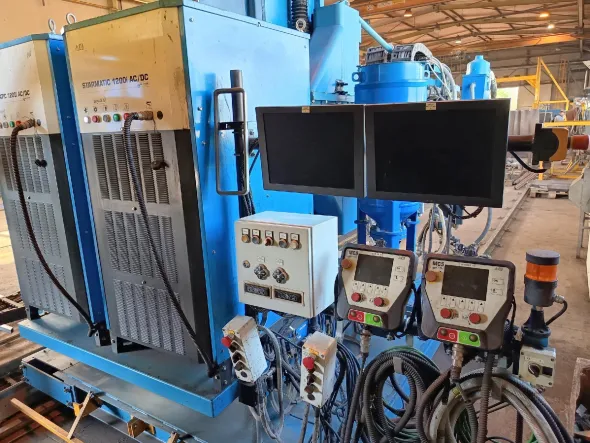

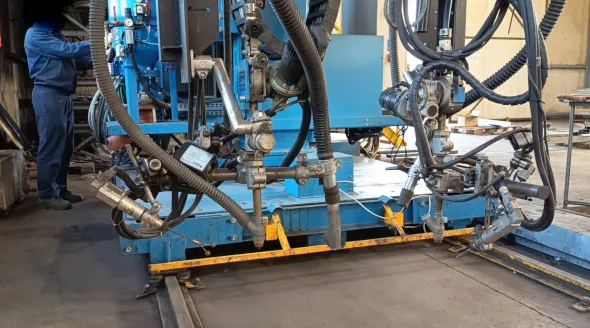

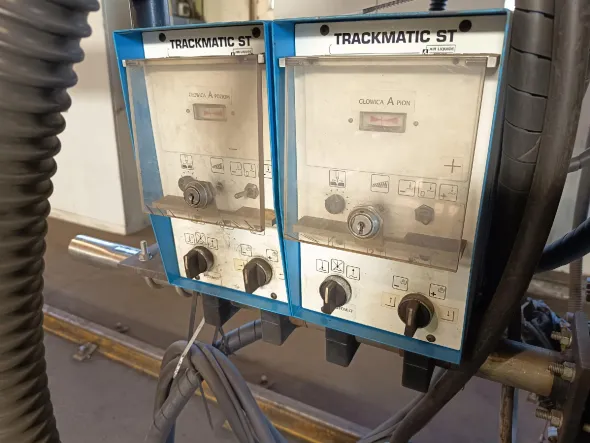

Trave di saldatura AIR LIQUIDE CB MATIC SM 42X43 è stata prodotta nel 2016 in Francia da Air Liquide Welding (ora Lincoln Electric). La macchina, progettata per la saldatura circonferenziale e longitudinale di precisione, è la soluzione perfetta per le aziende specializzate nella produzione, tra l’altro, di strutture in acciaio, tubazioni, serbatoi e torri di turbine eoliche. La stazione di saldatura AIR LIQUIDE è completamente completa ed è composta dai seguenti componenti: trave di saldatura CB-MATIC SM 42X43, saldatrice inverter STARMATIC 1200i AC/DC, controllore MC5, sistema di teste di saldatura, tastatore di spigoli TRACKMATIC ST, serbatoio del flusso FLUXARC 5900, sistema di alimentazione ed estrazione del flusso, alimentatore filo AS DX7, supporto per bobine di filo, piattaforma mobile con azionamento, unità di azionamento per il movimento verticale e orizzontale delle teste di saldatura, unità di azionamento per il movimento verticale del braccio. Dati tecnici delle singole parti della stazione di saldatura per tubi e serbatoi AIR LIQUIDE CB MATIC SM 42X43 – Trave di saldatura AIR LIQUIDE CB-MATIC: diametro massimo del tubo (saldatura esterna): 4000 mm, diametro minimo del tubo (saldatura esterna): 1200 mm, diametro minimo del tubo (saldatura interna): 2000 mm, lunghezza massima del tubo (saldatura interna): 3000 mm, dimensioni massime della trave a I con anima orizzontale: 3000 x 800 mm, dimensioni massime della trave a I con anima verticale: 1600 x 800 mm, lunghezza del binario: 27 m, potenza: 125 kW, alimentazione: 3x 400 V; 50 Hz, dimensioni (L x H): 6675 x 6450 mm, peso della macchina AIR LIQUIDE CB MATIC: 8500 kg. Saldatrice inverter STARMATIC 1200i AC/DC: tensione del circuito di alimentazione principale: 400 V (da -15% a +20%), frequenza della tensione del circuito principale: 43-63 Hz, corrente massima 40°C (100%): 1200 A/ 44 V, potenza apparente: 66,6 kVA, potenza attiva: 62 kW, corrente effettiva del circuito di alimentazione principale: 94,3 A, tensione di riposo: 99 V, efficienza alla massima corrente: 85%, fattore di potenza alla massima corrente: 0,93, grado di protezione: IP23S, grado di isolamento: H, dimensioni (L x L x A): 680 x 935 x 1465 mm, peso netto: 285 kg. Controllore MC5: grado di protezione: IP23S, alimentazione: 3x 24 V, dimensioni (L x L x A): 245 x 70 x 245 mm, peso: 2,8 kg. Sistema di alimentazione ed estrazione del flusso: capacità del serbatoio: 5,6 l, consumo d’aria (a 7 bar): 16 m3/h, peso netto: 22 kg. (I parametri tecnici indicati possono differire leggermente dalla realtà. È necessaria una verifica con le reali capacità della macchina offerta.)
